3731-3

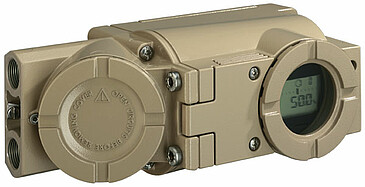

Posicionador electroneumático Ex-d con comunicación HART®
EQUIPO
Posicionador
USO
- Tiempos de recorrido exigentes
- Condiciones ambientales exigentes
- Aplicación de regulación
MONTAJE EN
- Accionamiento lineal, simple efecto
- Accionamiento lineal, doble efecto
- Accionamiento rotativo, simple efecto
- Accionamiento rotativo, doble efecto
PROTECCIÓN EX
- Sin
- Protección "encapsulado antideflagrante"
COMUNICACIÓN
- HART®
LAZO DE REGULACIÓN
- 4 a 20 mA
ELECTROVÁLVULA OPCIONAL
- Con
DIAGNÓSTICO DE VÁLVULAS
- Con
Características
- Posicionador electroneumático Ex-d con comunicación HART®
- Carcasa de fundición de aluminio o acero inoxidable
- Montaje en accionamiento lineal según IEC 60534-6 o montaje integrado en accionamiento SAMSON
- Montaje en accionamiento rotativo según VDI/VDE 3845
- Montaje en accionamiento de doble efecto con amplificador inversor Tipo 3710
- Diagnóstico EXPERTplus integrado para válvulas de regulación
- Posición de montaje indiferente, pero no colgando
- Operación sencilla por menú con un pulsador, también en condiciones Ex
- Pantalla de fácil lectura en cualquier posición de montaje, con dirección de lectura invertible
- Configurable con un PC a través del interfaz serie SSP con el programa TROVIS-VIEW
- Puesta en marcha automática, variable, con cuatro modos de inicialización diferentes
- Parámetros pre ajustados, solo se han de ajustar los parámetros que difieran del estándar
- Sensor de desplazamiento calibrado, sin engranaje vulnerable
- Con el modo de inicialización "Sub" (sustitución), en caso de emergencia, se puede cambiar el posicionador sin que la válvula se mueva de su posición, mientras el proceso sigue funcionando
- Parámetros guardados en EEPROM contra fallo de red
- Técnica 2-hilos con resistencia de carga pequeña entre 300 y 350 Ω para 20 mA
- Limitación de la presión de salida ajustable
- Función de cierre hermético ajustable
- Monitorización automática del punto cero
- Sensor de temperatura y contador de horas de servicio integrados
- Autodiagnóstico
- Avisos como recopilación de estados según NE 107, transmisión por el contacto de aviso de anomalías o transmisor de posición analógico opcional
Accesorios
- Manómetro
- Programa de configuración y servicio TROVIS-VIEW (gratuito)
- Integración de equipos para herramientas y sistemas de ingeniería
Opciones
- Equipo compatible con pintura
- Equipamiento adicional: transmisor de posición, entrada binaria, desaireación forzosa, salida binaria
