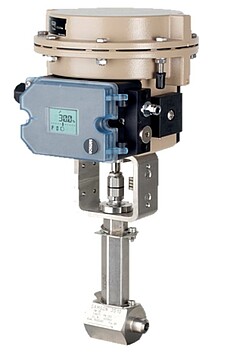

3510 - neumático - DIN
Válvula lineal
CONSTRUCCIÓN
Válvula lineal
USO
- Aplicación de alta presión
- Aplicación de regulación
EJECUCIÓN
DIN
TEMPERTURA DEL MEDIO
-200
hasta 450 °C /
-328
hasta
842 °F
ENERGÍA AUXILIAR
neumático
PASO NOMINAL
DN 10
hasta
DN 25
G ⅜
hasta
G ¾
⅜ NPT
hasta
¾ NPT
PRESIÓN NOMINAL
PN 40
hasta
PN 400
REVESTIMIENTO
Sin
Características
- Compuesto por una válvula para microcaudales como válvula de paso recto o de ángulo y un accionamiento
- Cuerpo de la válvula y partes en contacto con el medio de acero inoxidable
Accesorios
- Filtro Tipo 2 N
- Filtro Tipo 2 NI
Opciones
- Pieza de aislamiento o fuelle
3510 - neumático - DIN se puede combinar con los siguientes accionamientos:
Características:
- Accionamiento lineal de simple efecto con membrana enrollable y resortes internos
- Superficie del accionamiento de 120 a 2x2800 cm²
- Altura reducida
- Elevadas fuerzas de empuje, junto a una elevada velocidad
- Escaso rozamiento
- Diversidad de márgenes de señal nominal al cambiar la cantidad de resortes o la pretensión de los mismos
- No se necesitan herramientas especiales para invertir el sentido de actuación ni para cambiar el margen de señal nominal (igual para la ejecución con volante manual)
Características:
- Accionamiento lineal de simple efecto con membrana enrollable y resortes internos
- Superficie del accionamiento de 120 a 750 cm²
- Montaje integrado de accesorios en el puente adicional con toma de carrera protegida
- Altura reducida
- Elevadas fuerzas de empuje, junto a una elevada velocidad
- Escaso rozamiento
- Diversidad de márgenes de señal nominal al cambiar la cantidad de resortes o la pretensión de los mismos
- No se necesitan herramientas especiales para invertir el sentido de actuación ni para cambiar el margen de señal nominal (igual para la ejecución con volante manual)
Información
T 8000-6
Information sheet
Packings for Globe ValvesPacking forms and their application ranges[EN][DE]T 8091
Type 3510-1 and Type 3510-7 Pneumatic Control Valves
Type 3510 Micro-flow ValveDIN version[EN][DE][FR]T 8000-1
Information Sheet:
Electric and Pneumatic Control Valves
Series 240 · 250 · 290 · Series V2001 · PFEIFFER
[EN][DE]T 8000-2
Information Sheet:
Electric and Pneumatic Control Valves
Series 240 • 250 • 290 • SAMSON PFEIFFERMaterials and pressure-temperature diagrams[EN][DE]
