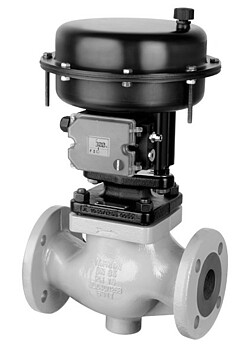

3321 - neumático - ANSI
Válvula lineal
CONSTRUCCIÓN
Válvula lineal
USO
- Aplicación de regulación
- Aplicación todo/nada
- Aplicación de baja presión
EJECUCIÓN
ANSI
TEMPERTURA DEL MEDIO
-10
hasta 300 °C /
14
hasta
572 °F
ENERGÍA AUXILIAR
neumático
PASO NOMINAL
NPS ½
hasta
NPS 4
PRESIÓN NOMINAL
Class 125
hasta
Class 300
REVESTIMIENTO
Sin
Características
- Compuesta por una válvula de paso recto y un accionamiento
- Apropiada para líquidos y gases, así como vapor de agua
- Disponibles en la SAMSON Webshop
- Kits de repuestos originales disponibles en la SAMSON Webshop
Accesorios
- Filtro Tipo 2 N
- Filtro Tipo 2 NI
Opciones
- Divisor de flujo para la reducción del ruido
- Pieza de aislamiento
3321 - neumático - ANSI se puede combinar con los siguientes accionamientos:
Características:
- Compuesto por dos tapas de membrana, una membrana enrollable y resortes internos
- Adecuado para el montaje en válvulas SAMSON Tipo 3214, Tipo 3260 y en válvulas de la Serie V2001
- Ejecuciones con posicionador integrado Tipo 3725 o preparado para el montaje de un posicionador de la Serie 3730 (carrera nominal de 15 y 30 mm)
- Control a través de 4 a 20 mA
Características:
- Adecuado para el montaje en válvulas SAMSOM de la Serie V2001
- Los accionamientos se componen principalmente de dos tapas de membrana, una membrana y resortes internos. La unión a la parte superior de la válvula se hace a través de un puente.
- La carcasa del Tipo 3371 puede fabricarse de los siguientes materiales, en función de la superficie del accionamiento
- 120 cm² – Carcasa de fundición de aluminio
- 350 cm² – Carcasa de chapa de acero
Información
AB 0100
Servicing SAMSON Products
Tightening Torques · Lubricants · ToolsElectric and Pneumatic Control Valves[EN][DE]
Type 3241, Type 3244, Type 3246, Type 3248, Type 3249, Type 3510, Type 3321, Type 3321CT, Type 3323, Type 3271, Type 3277, Type 3371, Type 3372, Type 3571, Type 3251, Type 3253, Type 3254, Type 3256, Type 3259, Type 3281, Type 3286, Type 3291, Type 3296, Type 3349, Type 3275, Type 3275A and Type 3310 (edition 2020)
T 8000-6
Information sheet
Packings for Globe ValvesPacking forms and their application ranges[EN][DE]T 8112
Type 3321 Globe Valves with electropneumatic, pneumatic or electric actuatorsANSI version[EN][DE]T 8000-3
Information Sheet:
Electric and Pneumatic Control ValvesSeries 240 • 250[EN][DE]
Flow coefficients for valves
Type 3241 • Type 3248 • Type 3249 • Type 3251 • Type 3321 • Type 3347 • Type 3598
Ayuda
Archivo DXF a partir de la hoja técnica
- T 8112 [ZIP]
